摩莎的產品使用過很多次了，一般大公司大項目經常碰到，上次是在一個大型化工企業的監測系統中碰到的，使用的是NPORT5630，使用方法和這個5310類似，也是由一個終端設備和虛擬串口軟件配合使用。

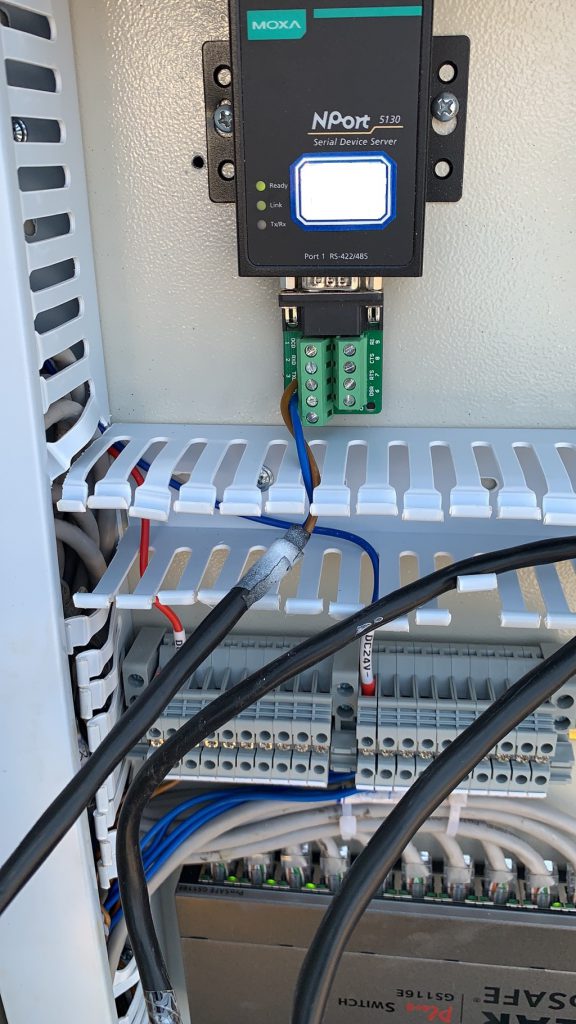

這次的項目是某地的一個能源企業，用來實時監測儲油罐的液位數據。使用的是一種485通訊接口的液位傳感器，每個5310下面掛5-7個傳感器，一個油罐配一個傳感器。一共是4個NPORT 5310由網線接到交換機上連接內網，控制室監測電腦上裝好NPORT Administrator虛擬串口管理軟件。這樣數據監測軟件就可以通過虛擬串口訪問到油罐中傳感器的液位數據了，如下圖所示：

原來該企業使用的是廣東某廠商的監測軟件，后來不知什么原因使用不了了，打開軟件后提示無法正常使用，原因可能是授權到期或是授權文件丟失。我猜也許是重新授權太貴，又或是根本找不到原廠商，所以需要重新做。

重新做需要的資料網上都能找到，前提是需要知道網絡拓?fù)浣Y(jié)構，還需要知道傳感器的廠家和型號，這樣才能找到正確的通訊手冊，從而正常通訊，取到正確無誤的液位數據。

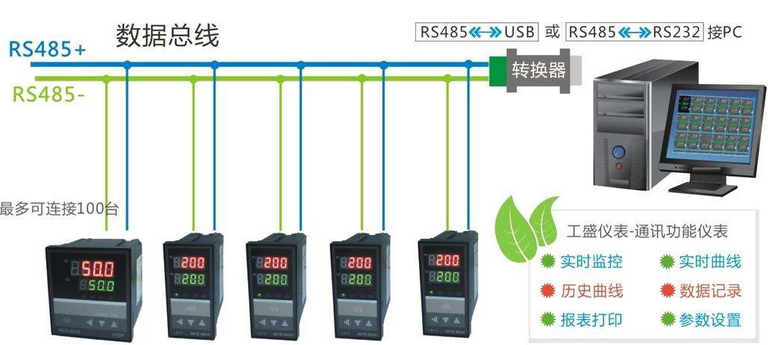

485通訊取數據的特點相信朋友們都知道，它是一種主從讀取數據的方式。資料都收集好之后就可以設置好軟件需要的數據了，在此之前最好還是驗證一下準確性，確認無誤之后再進行下一步。

由于客戶不需要儲存數據，所以監控電腦上也不需要安裝數據庫，軟件所需要的數據采用緩存數據的方式，以二進制的格式加密后存在軟件目錄下。軟件每次啟動只需要讀取當前目錄下的緩存數據即可。這樣客戶使用起來也方便，重裝系統或是更換電腦也比較簡單，因?yàn)檫@些數據都是固定的，不會變的，如下圖所示：

電腦上的監測軟件使用的是使用WPF開發的，WPF最重要的特色是矢量圖的超強支持 。兼容支持2D繪圖，比如矩形、自定義路徑，位圖等。文字顯示的增強，XPS和消鋸齒。三維強大的支持。包括3D控件及事件，與2D及視頻合并打造更立 體效果。漸變、使用高精確的（ARGB）顏色，支持浮點類型的像素坐標。這些對GDI+遠遠不及的。所以界面展示效果是非常棒的。

至此，一套使用傳感器+摩莎NPORT 5310組成的一套油罐液位數據監測系統就完成了，工期總共加起來才一天。如果您也有類似需要，有類似煩惱，又或是想學習這方面技術，那么請掃描以下二維碼加微信聯系我吧，讓我快速、專業地來幫您。
