■ 產品概述

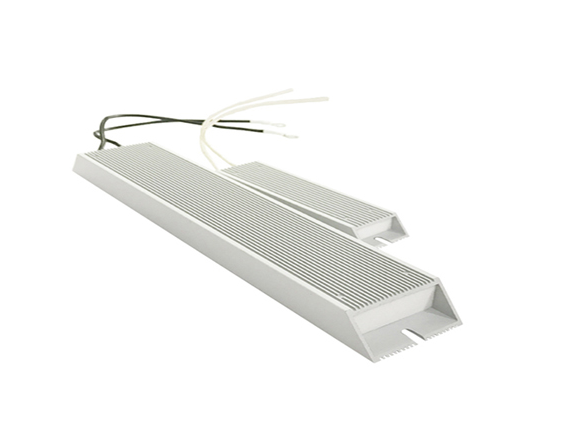

RXLG系列鋁殼繞線電阻器采用鋁合金外殼，外形美觀，該電阻具有耐氣候性、耐振動、安全性優于傳統瓷骨架電阻器。RXLG電阻器是一種耐高溫的有機硅樹脂和硅粉作基本材料封裝的功率型繞線電阻。

■ 產品應用

• 做為制動電阻保護變頻器、伺服等不受電機再生電能的危害
• 電力電子負載測試中做為阻性負載
• 在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻

■ 技術規格

• 電阻值以及變化范圍；1Ω≤R±5%（J）1Ω＞R±10%（K）”
• 溫度系數；R＞20Ω，± 260PPM/℃ R≤20Ω，± 400PPM/℃ 在 -25 ℃~200℃溫度下實驗
• 額定負荷；表面溫度≤ 375℃ 放在300*300*3mm鋁板上
• 短時過載；△R≤±（2%R＋0.05Ω）無異常同樣環境下10倍額定電壓，5秒
• 絕緣電阻；R≥100MΩ 1min 無異常 DC 1000V，焊片和外殼之間的絕緣電阻要求大于或等于100MΩ
• 耐電壓；△R≤±（0.1%R＋0.05Ω ) 無異常 無破壞焊片與外殼之間AC 3000V 5s
• 端子強度；無松動無異常 100N力加在焊片引出方向，30秒
• 耐振性；無可見損傷，△R≤±（0.1%R＋0.05Ω) f;10-55Hz a=1.5g X Y Z 各2h
• 耐熱性；除端子外無明顯變色和損傷，標志清晰加熱至350±5 ℃，120± 5分鐘
• 熱沖擊；△R≤±（2%R＋0.05Ω）無異常 額定電壓30分鐘
  常溫，8-12秒放到-40±2℃ 環境下，15+5分鐘，再在常溫下放置2小時
• 耐濕性；無可見損傷，標志清晰，△R≤±（3%R＋0.05Ω） 絕緣電阻≥R≥25MΩ 直流電壓100V 40±2℃ 相對濕度90-95%，60分鐘開，30分鐘關，持續500+24小時
• 負載壽命；無可見損傷，標志清晰，△R≤±（5%R＋0.05Ω）放置在300*300*3mm鋁板上 20±7℃ ，額定直流電壓，90分鐘開，30分鐘關，循環500+24小時

■ 執行標準

GB/T5729-1994 Fixed resistor used in electronic equipment

■ 降額曲線

■ 產品尺寸圖

*備注：其他規格尺寸，可根據用戶要求制造

■ 成品識別碼
