電路功能與優勢

圖1所示電路是一個4 mA至20 mA電流環路發送器，用于過程控制系統與其執行器之間的通信。除具有高性價比外，此電路還是業界功耗最低的解決方案。4 mA至20 mA電流環路廣泛用于采用數字或模擬輸入輸出的可編程邏輯控制器(PLC)和分布式控制系統(DCS)。電流環路接口之所以頗受青睞，是因?yàn)樗芤愿咝詢r(jià)比方式進行長距離抗擾數據傳輸。低功耗雙通道運算放大器AD8657 、DACAD5621和基準電壓源ADR125 的組合，可以為微控制器和數字隔離器等更高功耗器件提供更多功耗預算。此電路輸出電流為0 mA至20 mA。4 mA至20 mA范圍一般對應表示DAC或微控制器的輸入控制范圍，0 mA至4 mA的輸出電流范圍則常用于診斷故障條件。

12位、5 V AD5621需要75 μA的電源電流（典型值）。AD8657是一款軌到軌輸入/輸出雙通道運算放大器，而且是目前業界功耗最低的放大器之一（在整個電源電壓和輸入共模范圍內，其耗電流為22 μA），工作電壓最高可達18 V。ADR125是精密微功耗5 V帶隙基準電壓源，僅需要95 μA電源電流。這三個器件總共消耗192 μA的電源電流（典型值）。

耗電流低于200 μA的低功耗4 mA至20 mA過程控制電流環路  (CN0179)

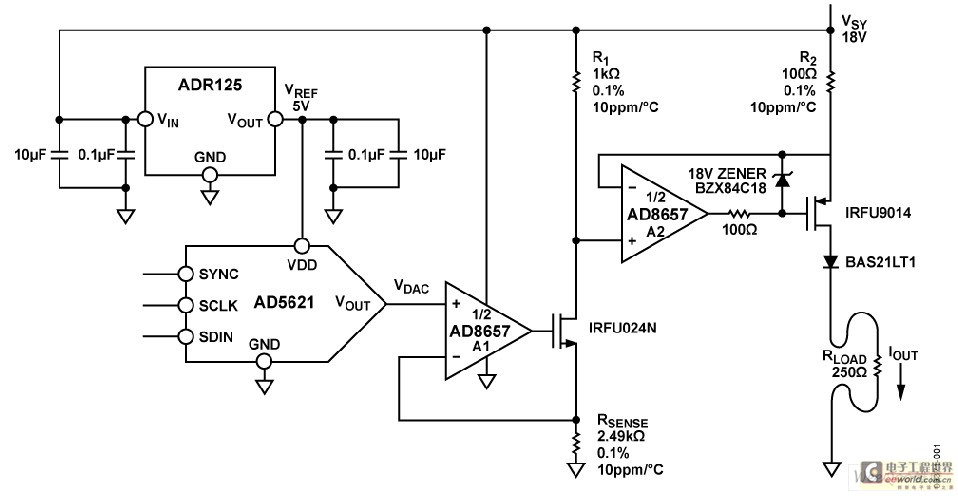

圖1. 低功耗4 mA至20 mA過程控制電流環路（原理示意圖：未顯示去耦和所有連接）

電路描述

對于工業和過程控制模塊，4 mA至20 mA電流環路發送器用作控制單元與執行器之間的通信手段。12位DAC AD5621位于控制單元，根據輸入代碼產生0 V至5 V之間的輸出電壓VDAC。代碼通過SPI接口設置。輸入代碼與輸出電壓之間的理想關系可用下式表示：

其中：

VREF為ADR125的輸出電壓和AD5621的電源電壓。

D是載入AD5621的二進制代碼的十進制等效值。

DAC輸出電壓設置流過檢測電阻RSENSE的電流：

流過RSENSE 的電流作為VDAC 的函數在0 mA至2 mA范圍內變化。此電流會在R1兩端產生一個電壓，并設置AD8657放大器(A2)的同相輸入端電壓。A2 AD8657使環路閉合，并將反相輸入端電壓拉至與同相輸入端相同的電壓。因此，流過R1的電流以10倍的系數鏡像到R2。這可以通過公式3表示：

VDAC 的范圍為0 V至5 V，因此該電路產生的電流輸出范圍為0 mA至20 mA。

AD5621是一款12位DAC，屬于 nanoDAC 系列，采用基準電壓源ADR125的5 V輸出電壓工作。它有一個片內精密輸出緩沖器，該緩沖器能夠提供軌到軌輸出擺幅，因此其動態輸出范圍非常高。電源電壓為5 V時，AD5621消耗的電源電流為75 μA（典型值）。

此外，本電路解決方案需要一個軌到軌輸入放大器。雙通道運算放大器AD8657是絕佳選擇，具有低功耗和軌到軌特性。在額定電源電壓和輸入共模電壓范圍內，該運算放大器的工作電源電流為22 μA（典型值）。它還提供出色的單位電流噪聲和帶寬性能。AD8657是功耗最低的放大器之一，工作電源電壓最高可達18 V。

ADR125是一款精密、微功耗、低壓差(LDO)基準電壓源。輸入電壓為18 V時，靜態電流僅95 μA（典型值）。之所以首選LDO基準電壓源，是因?yàn)樗苁箯目刂茊卧綀?zhí)行器的環路電線承受更多壓降。為了保持穩定，ADR125的輸出端需要一個0.1 μF小電容。另外再并聯一個0.1 μF至10 μF電容可以提高負載瞬態響應性能。雖然輸入電容不是必需的，但建議使用。輸入端可以串聯一個1 μF至10 μF的電容，以改善電源電壓突然變化時的瞬態響應性能。再并聯一個0.1 μF電容同樣有助于降低電源噪聲。

還需要旁路電容（圖1中未顯示）。本例中，每個雙通道運放的每個電源引腳上都應有一個10 μF鉭電容與一個0.1 μF陶瓷電容并聯。有關正確去耦技巧的詳細說明，請參考教程 MT-101。

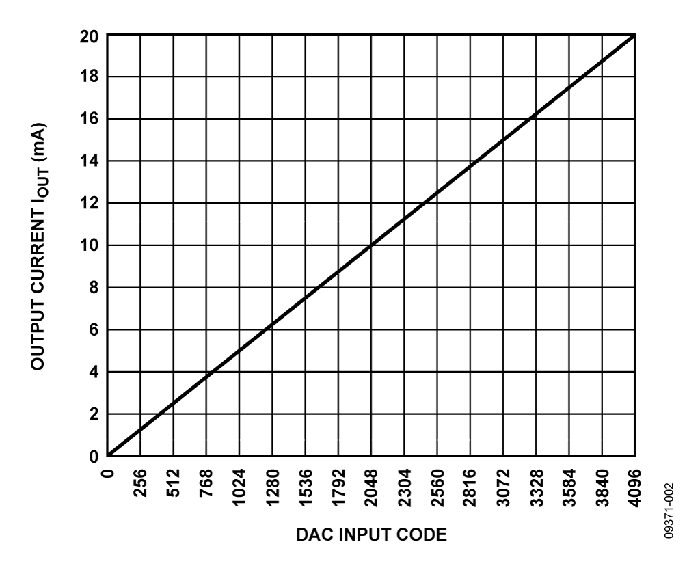

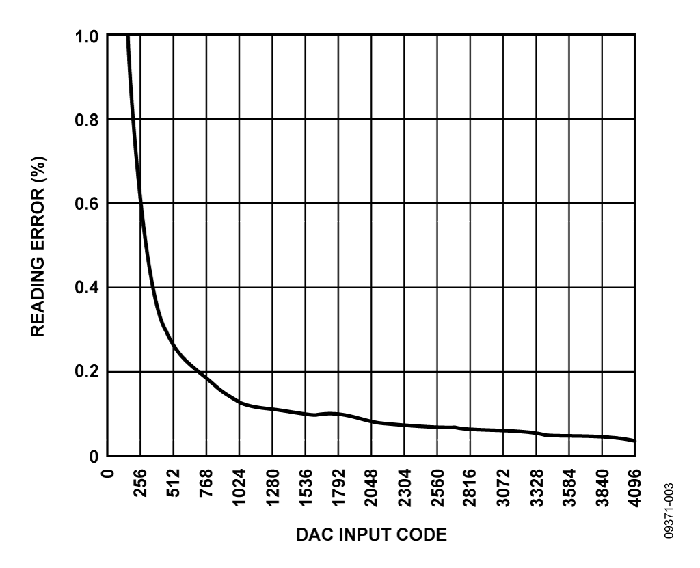

該電路解決方案輸出0 mA至20 mA的電流。圖2顯示在250 Ω負載電阻中測得的電路輸出電流。圖3所示為輸出電流誤差圖。

耗電流低于200 μA的低功耗4 mA至20 mA過程控制電流環路  (CN0179)

圖2. 0 mA至20 mA輸出電流

耗電流低于200 μA的低功耗4 mA至20 mA過程控制電流環路  (CN0179)

圖3. 輸出電流誤差圖

常見變化

對于14位或16位分辨率的解決方案，請考慮采用AD5641 or AD5662,。16 V CMOS運算放大器ADA4665-2 是另一個選擇，可以代替AD8657。它的性價比更高，電壓噪聲更低，但缺點是電源電流較高。

針對此類應用選擇放大器時，務必確保不要超出輸入共模電壓和電源電壓范圍。

對于更高的電源電壓，請考慮采用基準電壓源ADR02 ，其工作電源電壓最高可達36 V。
