一、需求

二、現場監測設備

出水管溫度、回水管溫度測量?jī)x表，水泵檢測儀表。儀表采用精度高，帶RS485通訊接口的儀表。

三、監測平臺

使用我公司數據采集監測平臺可幫助您快速部署實施方案，平臺運行于Linux或windows系統平臺，通過DTU實時采集設備數據，管理后臺通過網絡可隨時查看各設備運行數據，還可設置某某設備的報警，如水箱溫度、電箱運行電流過載報警等。報警通知方式可選擇微信、短信、郵件等。

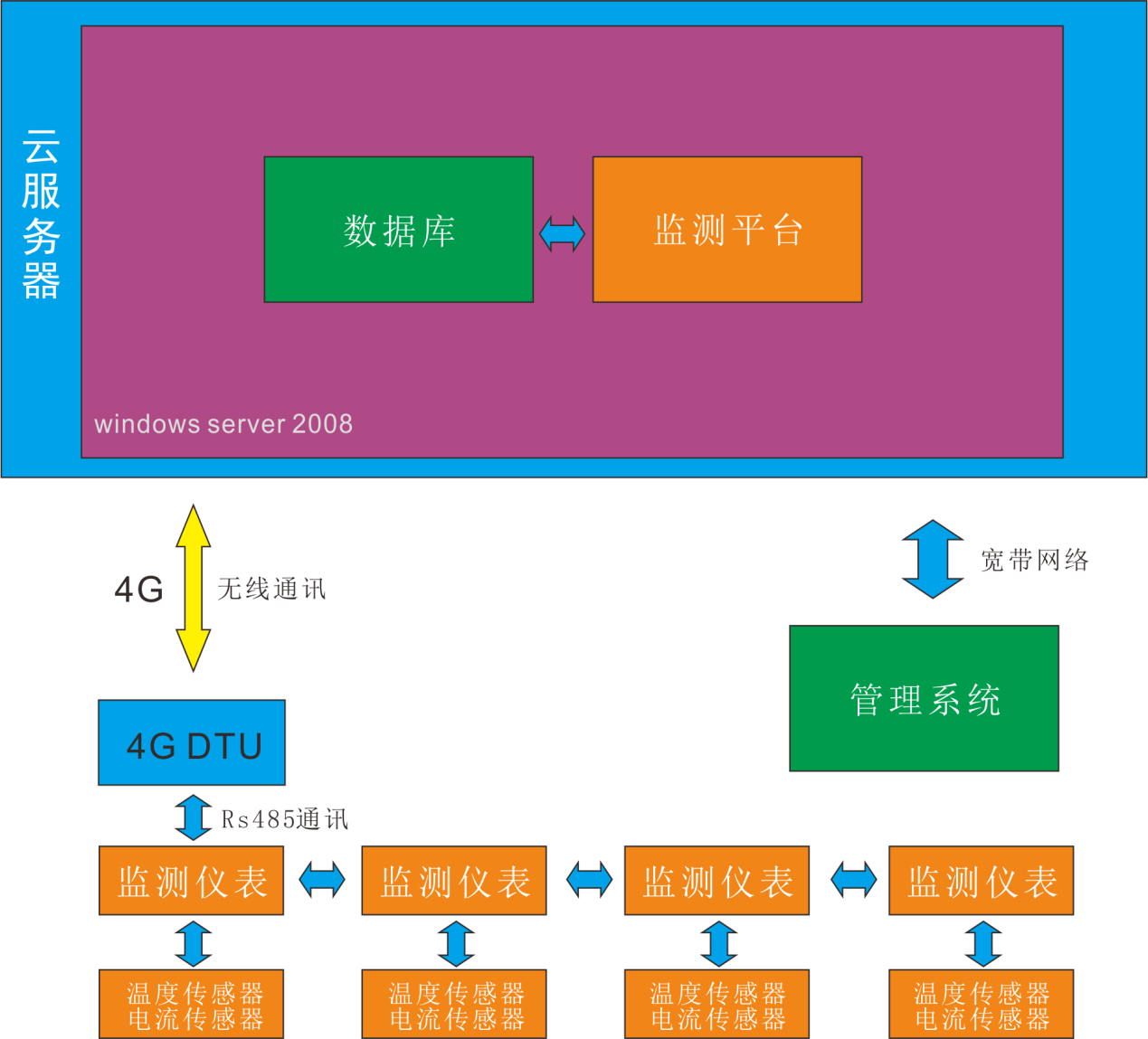

四、系統結構圖

五、結構說明

4G DTU

4GDTU根據預算可采用單網或全網通DTU，4G DTU是一種廣泛用于工業物聯網數據傳輸?shù)慕K端設備，ZSD3411 4G DTU采用7模全網通進行數據透?jìng)?，支持TCP和UDP兩種報文格式，多SOCKET接口，廣泛應用于遠程電力監控、水文水資源監測、山洪地質災害監測預警、環保污染監測、氣象數據采集、森林防火監控等領域。

4G DTU為偏遠地區的建筑提供網絡

這種情況很多，比如偏遠旅游區、自然風景區的酒店。這種酒店基本上沒法使用有線寬帶，因?yàn)椴季€難度很大，成本很高，例如在山谷或者山頂上的酒店，如果使用有線寬帶，那么就需要幾十公里的電纜，在山川縱橫的地方難度非常大，不僅如此，還需要人定期維護，所產生的后續成本也是巨大的。如果使用DTU設備，就完全解決了布線的麻煩。因?yàn)閲?guó)家基礎設施建設，運營商網絡基本在前期就已經覆蓋所有地區。

監測儀表

監測儀表采用高精度溫度測量?jī)x表，精度等級暫定為0.5%級，并帶有RS485通訊接口。

RS485通訊：

在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達 3000米(理論上的數據，在實際操作中，極限距離僅達1200米左右）。

另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

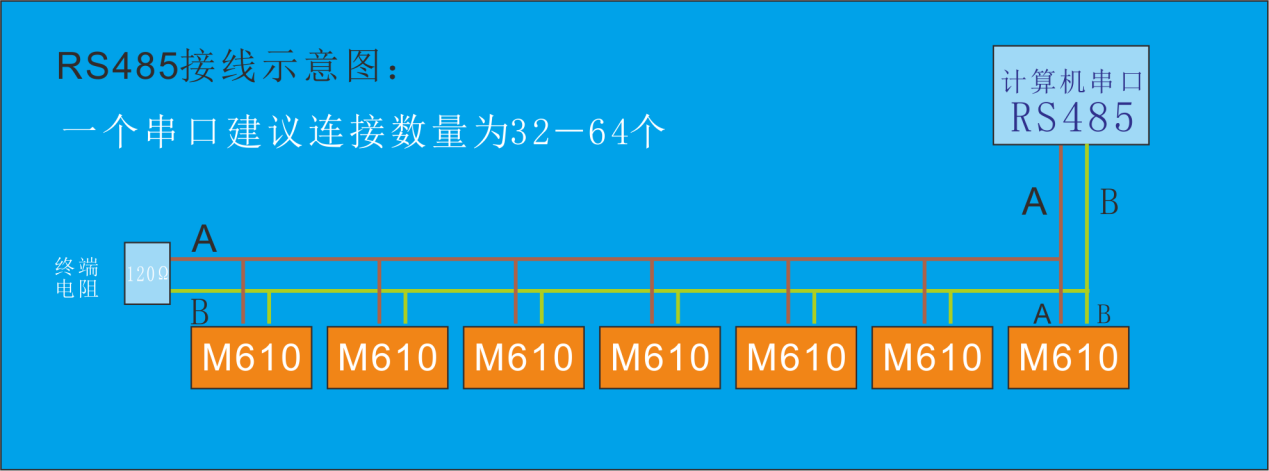

連接方式

在 RS485 通信網絡中，通常會使用 485 收發器來轉換 TTL 電平和 RS485 電平。節點中的串口控制器使用 RX 與 TX 信號線連接到 485 收發器上，而收發器通過差分線連接到網絡總線，串口控制器與收發器之間一般使用 TTL 信號傳輸，收發器與總線則使用差分信號來傳輸。

發送數據時，串口控制器的 TX 信號經過收發器轉換成差分信號傳輸?shù)娇偩€上，而接收數據時，收發器把總線上的差分信號轉化成 TTL 信號通過 RX 引腳傳輸?shù)酱诳刂破髦?。通常在這些節點中只能有一個主機，剩下的全為從機。在總線的起止端分別加了一個 120 歐的匹配電阻。

六、后臺管理

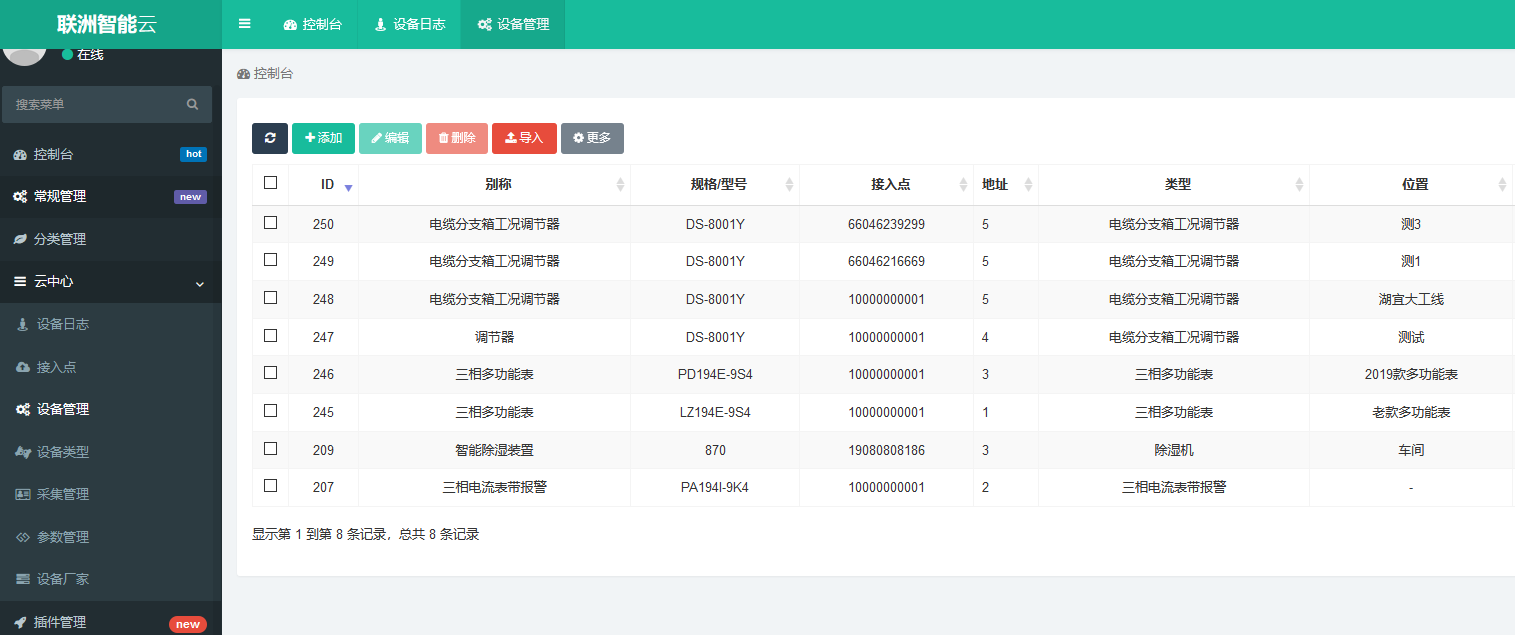

七、PC端展示
