TDM501系列單相多功能配電儀表應用于三相平衡系統或者單相系統，滿足用戶的高性價比要求，能夠?qū)崿F(xiàn)所有單相測量功能，包括單相電流、電壓、功率、功率因數、電能、頻率等，還可以選擇分時電能功能，實現分時計費；采用高亮度LED顯示，簡潔的雙鍵操作界面，方便使用；RS485接口，標準MODBUS-RTU通訊協議；同時可選擇4-20mA模擬輸出；2路DI開關量輸入/2路DO繼電器開關量輸出，可以滿足絕大多數應用，能夠集成到任何電力監控系統中，能夠支持多種組態軟件，方便進行現場的組態和建立監控網絡以及實施各種監控策略。

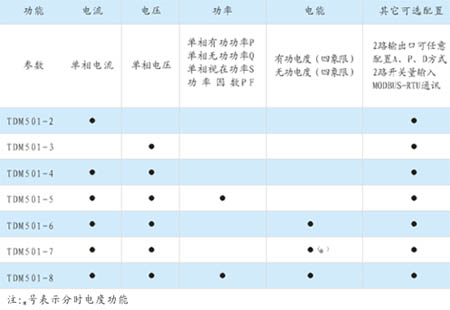

功能配置表

功能用途

測量功能

    ·單相電流I
    ·單相電壓U
    ·單相功率：有功功率P、無功功率Q、視在功率S
    ·電能：雙向有功電度、雙向無功電度、分時電能計量
    ·功率因數PF
    ·頻率

相關參數

輸出配置

    2路輸出可任意配置為A、D、P三種方式的組合
      A方式： 4-20mA電流環輸出
              輸出參量：可軟件配置任意寄存器
              輸出上下限：可軟件配置
              最大負載：650Ω
              精度：0.2%
              解析度：12bit(0.025%)
      D方式： 繼電器輸出
              類型：機械觸點
              接觸電阻：30mΩ @1A
              最大開關電壓：250VAC或100VDC
              最大開關電流：3A
              輸出形式：脈沖或者電平（可軟件設置）
      P方式：光電隔離輸出
             輸出參數：可軟件設置，四象限有功或無功
             脈沖常數：可軟件設置10-60000 PULS/kWh
                (PULS/kVarh)
             脈沖寬度：可軟件設置 20mS-2000mS

電 源

    標準配置：85-265VAC/DC通用
    功 耗：2.5W

環境條件

    工作溫度：－20℃~+75℃
    相對濕度：5% – 95% RH
    污染等級：2
    絕緣等級：符合EN61010-1標準

電磁兼容及安全性

    抗快速脈沖群：IV級（IEC61000-4-4）
    抗輻射：Ⅲ級（IEC61000-4-3）
    抗靜電干擾：IV級（IEC61000-4-2）
    絕緣強度：電源、電壓輸入回路>2KV，
             電流回路>2.5KV

開關量輸入

    光隔離電壓：4KV
    輸入形式：干接點
    電源：內部24V

通 訊

    采用國際流行的現場總線協議，MODBUS-RTU 通訊規約。
    串行通訊口RS485接線方式，最大通訊距離1200m，每條雙絞線可接32臺設備。
    本機通訊地址（1~247）和波特率（1200~38400）可由面板按鍵或上位機設定。

人機界面及參數設定

    ·簡潔的雙鍵操作方式
    ·系統參數有密碼保護功能
    ·LED顯示，高亮度、壽命長、功耗低
    ·所有的操作也可以由上位機通過通訊設定
    ·系統參數包括通訊地址，波特率，PT變比，CT變比，開關量輸出方式等
    ·所有系統參數以及電度數據在失電情況下可保持20年

信號范圍

    輸入電壓
        額 定 值：100V或400VAC，允許25%的超限
        過 載：2倍額定值（連續）
                2500VAC/1秒（不循環）
        測量形式：True-RMS
        負 荷：小于0.2VA

    輸入電流

        額 定 值： 5A，允許20%的超限
        過 載： 2倍額定值（連續）
                100A/1秒（不循環）
        測量形式：True-RMS

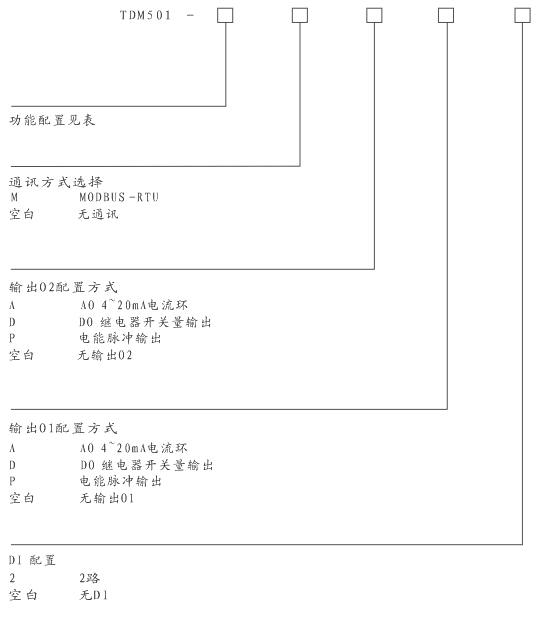

命名規則

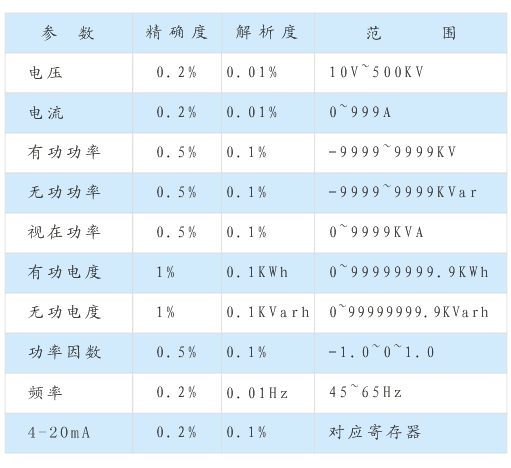

精準度：

椄線端子

端子位置：上排端子

端子位置：下排端子

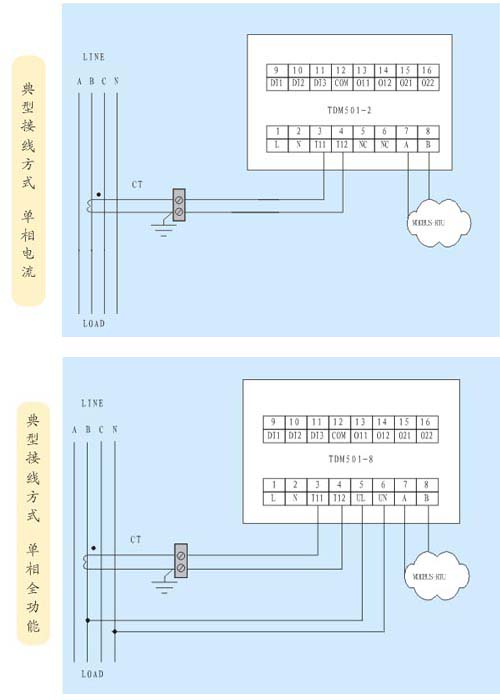

接線方式

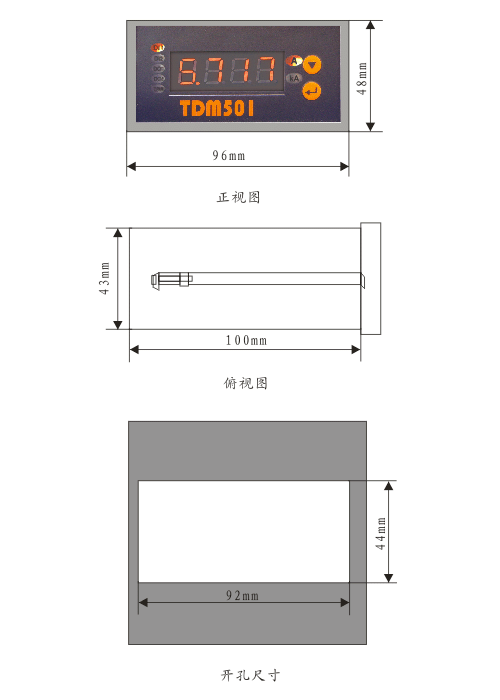

外形尺寸
