1、概述

ZPAC601網絡電力儀表是一款可在0.4KV配電系統中應用廣泛的電流監控儀表，采用SOC高速微處理器芯片作為核心運算控制單元，集成度高，抗干擾能力強。

2、基本測量參數

ZPAC601網絡電力儀表可測量1路交流電流量；

3、通訊功能與組網連接

·支持國際流行的MODBUS協議；
·RS－485接線方式，最大通訊距離1200m（通過中繼可延伸通訊距離）；
·每路最多可接255個ZPAC601網絡電力儀表；
·通訊地址和波特率（1200～19200bps）可由面板按鍵或上位機通訊設定；
·系統參數設定；

4、系統參數具有兩級密碼管理權限

·系統參數包括：通訊地址、通訊波特率、通訊協議、CT變比等；
·所有關鍵數據（電度、系統參數等）在失電情況下可保存十年以上。

5、輸入量

·ZPAC601網絡電力儀表具有2路開關量輸入：無源開關量輸入，隔離電壓1500V；

6、電源

·標準配置：85~265VAC，4W；

7、主要測量技術指標

參數　　精度　　輸入范圍

電流　　0.5%　　0.1~10A

8、安裝方式

ZPAC601網絡電力儀表直接安裝在開關柜或抽屜柜儀表板上,開孔尺寸91×55

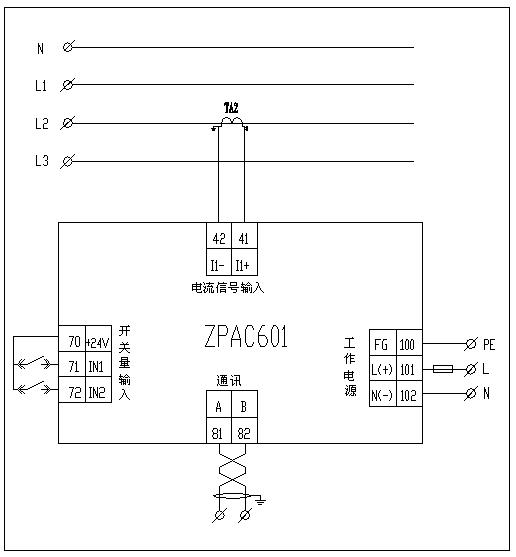

9、端子接線圖
